Протокольная архитектура передачи сигналов GSM



Протокольная архитектура передачи сигналов GSM

Между ключевыми объектами, изображенными на Рисунок 2.14, связанными с мобильностью, радиоресурсами и управлением соединением, происходит интенсивный обмен управляющими сообщениями. Подробное описание различных форматов и семантики сообщений заняло бы целую книгу. Здесь будет представлен только краткий обзор структуры, из которого станет видна сложность проектирования систем второго поколения.

На Рисунок 2.17 обобщаются протоколы, используемые между основными элементами архитектуры сети. Нижний уровень архитектуры предназначен для физической связи между объектами. Между мобильной станцией и базовой станцией-трансивером действует радиосвязь, описанная в предыдущих разделах, посредством которой переносятся данные высших уровней. Между другими объектами используется стандартный цифровой канал со скоростью передачи данных 64 Кбит/с.

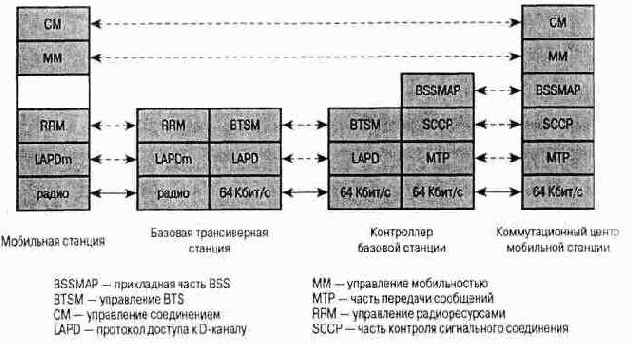

Рисунок 2.17 - Протокольная архитектура передачи сигналов GSM


На канальном уровне используется протокол управления каналом передачи иных (см. Рисунок 4.3), известный как LAPDm. Он представляет собой модифицированную версию протокола LAPD, определенного для сети ISDN (Integrated Services gital Network — цифровая сеть с интеграцией услуг). Оставшиеся каналы связи пользуют обычный протокол LAPD. По сути, протокол LAPD разработан для образования потенциально ненадежных физических каналов связи в надежные малы передачи данных. Осуществляется это посредством использования циклической проверки четности с избыточностью, которая проводится для обнаружения ошибок, а также автоматического запроса на повторение (ARQ) для повторной передачи поврежденных кадров.

Над канальным уровнем размещено множество протоколов, которые обеспечивают выполнение особых функций, включая перечисленные ниже.

• Управление радиоресурсами. Управление установкой, эксплуатацией и удалением радиоканалов, включая переключения.

• Управление мобильностью. Процедуры обновления и регистрации местоположения, а также защита и аутентификация.

• Управление соединением. Управление заказом, обслуживанием и завершением звонков (соединений между пользователями).

• Мобильная прикладная часть (mobile application part — MAP). Осуществление передачи большинства сигналов между различными объектами, находящимися в фиксированных точках сети, например между регистром HLR и регистром VLR.

• Управление базовой трансиверной станцией. Выполнение различных функций управления и административных функций на базовой трансиверной станции под руководством контроллера базовых станций.

MAP находится не непосредственно над канальным уровнем, а над двумя промежуточными протоколами, SCCP и МТР. Эти протоколы являются частью Системы передачи сигналов номер 7 (SSN7), которая представляет собой набор протоколов, разработанных для обеспечения контроля над передачей сигналов а коммутируемых сетях, таких, как цифровые общественные телекоммуникационные сети. Эти протоколы обеспечивают выполнение общих функций, которые используются различными приложениями, включая MAP.
