Беспроводные сети

Структура синхронизирующего слова

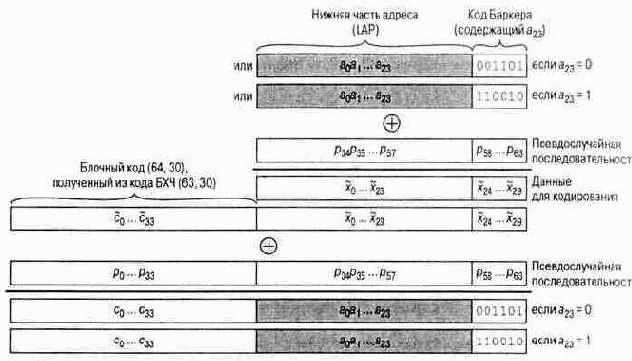

Рисунок 6.9 - Структура синхронизирующего слова


Используя соответствующий адрес LAP, синхронизирующее слово создается следующим образом.

1. К LAP добавляется 6 бит 001101, если старший бит LAP равен 0, и 110010, если старший бит — 1. В результате получается 7-битовая последовательность Баркера. Цель введения последовательности Баркера — улучшить автокорреляционные свойства синхронизирующего слова.

2. Генерируется 64-битовая шумоподобная последовательность, р0, р1 ..., р63. Последовательность определяется уравнением Р(Х) = 1 + X + X3, и ее можно реализовать с помощью линейного регистра сдвига с обратной связью. Начальное значение для генерации псевдослучайной последовательности — 1000004.

3. К последовательности р34, р35, ..., р63 и 30-битовой последовательности, синтезированной на этапе 1, применяется операция исключающего ИЛИ, что позволяет скремблировать информацию, удаляя нежелательные регулярные последовательности.

4. Для скремблированного блока информации генерируется 34-битовый код с коррекцией ошибок, он помещается перед блоком, в результате чего формируется 64-битовое кодовое слово. Таким образом, имеем код (64, 30). Для генерации данного кода следует начать с кода БХЧ (63, 30). Потом определяется порождающий многочлен g(X) = (1 + X)g(X), где g'(X) — это порождающий многочлен кода БХЧ (63, 30). В результате имеем желаемый 34-битовый код.

5. К последовательностям р0, р1 ..., р63 и 64-битовой последовательности, синтезированной на этапе 4, применяется операция исключающего ИЛИ. На этом шаге дешифруется информационная часть кодового слова, так что передаются исходные часть LAP и последовательность Варкера. На данном этапе также скремблируется блочный код.

Скремблирование информационной части кодового слова на этапе 3 происходит с целью усиления устойчивости блочного кода к ошибкам. Последующее дешифрование позволяет получателю легко восстанавливать LAP. С точки зрения спецификации, дешифрование 34-битового кода с коррекцией ошибок устраняет цикличность исходного кода, благодаря чему улучшаются спектральные характеристики передачи и автокорреляционные свойства.
